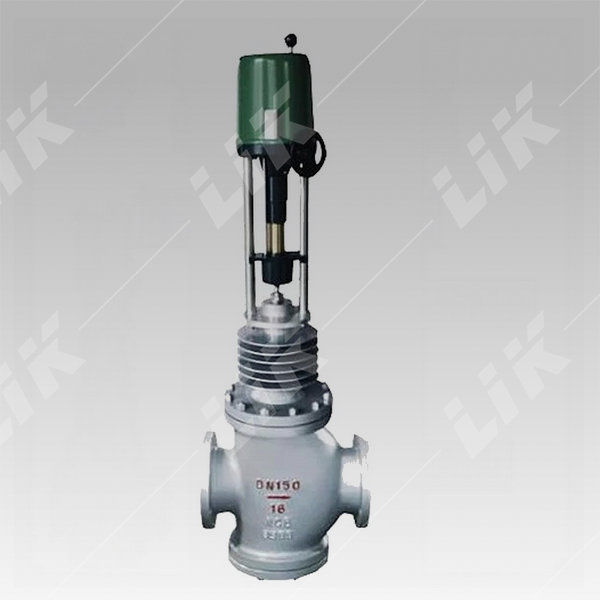

LIKVALVE公司的進口電動壓力調節閥采用全新的設計理念，全系列模塊化設計。只需更換閥內件就能形成不同結構的閥門。產品內件類型豐富，可以滿足絕大多數工業自控系統的要求。其中對各種內件結構都進行了全面的升級，比如單座閥的快拆式結構，套筒閥采用進口的平衡密封圈，使用壽命更長。創新性的整體式填料函結構，方便用戶更換，同時特殊的填料結構，保證了閥門閥桿部位密封的長期穩定可靠。
在工業自動化過程控制領域中，調節閥通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的介質正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些最終控制元件去完成。
LIKVALVE公司同時為用戶量身定制服務，在高溫、低溫、高壓、耐磨、耐腐等系列場合，可提供全套控制閥一站式解決方案。
LIKVALVE公司調節閥產品結構分為：單座、套筒、籠式、小流量、三通、襯氟、低溫、高溫、高壓、保溫、波紋管、食品衛生等多樣結構
進口電動壓力調節閥是屬于電動調節閥的一種類型，目的是用來控制流體的介質的壓力，他包含電動執行器，調節閥，壓力變送器，控制器，調節儀一套產品，電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度達到對壓力連續調節，以達到自動控制閥后的壓力
進口電動壓力調節閥工作原理
進口電動壓力調節閥工作原理為：首先由壓力變送器采集來的流體介質的壓力信號，經壓力變送器轉換成4~20mA電信號送給數顯壓力表，同時也送給智能自動調節器，智能調節器經過內部PID運算、整定輸出4~20mA電信號給自動調節閥，實現控制系統壓力平衡。
進口電動壓力調節閥主要零件材料
|
1 |
閥體 |
WCB |
304 |
316 |
316L |
|
2 |
墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
3 |
閥座/套筒 |
304 |
304 |
316 |
316L |
|
4 |
閥芯 |
304 |
304 |
316 |
316L |
|
5 |
導向套/并帽 |
304 |
304 |
316 |
316L |
|
6 |
中墊 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
7 |
閥蓋 |
WCB |
304 |
316 |
316L |
|
8 |
閥桿 |
304 |
304 |
316 |
316L |
|
9 |
金屬墊 |
304 |
304 |
316 |
316L |
|
10 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
11 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
12 |
填料壓蓋 |
WCB |
304 |
316 |
316L |
進口電動壓力調節閥主要性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配LIK3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配LIK381L ±2.0； 配PSL±1.0 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×閥額定容量 |
||
|
可調范圍R |
30：1 |
||

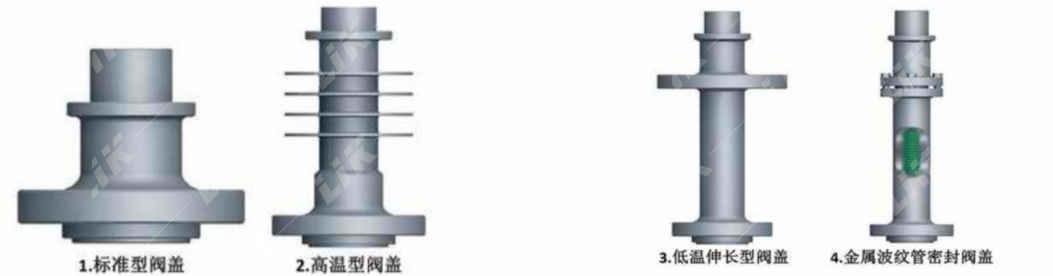

進口電動調節閥閥蓋形式
①、標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。
②、高溫型閥蓋 ：通過散熱片增大閥蓋與周圍空氣的接觸面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶ -45℃~530℃ 。

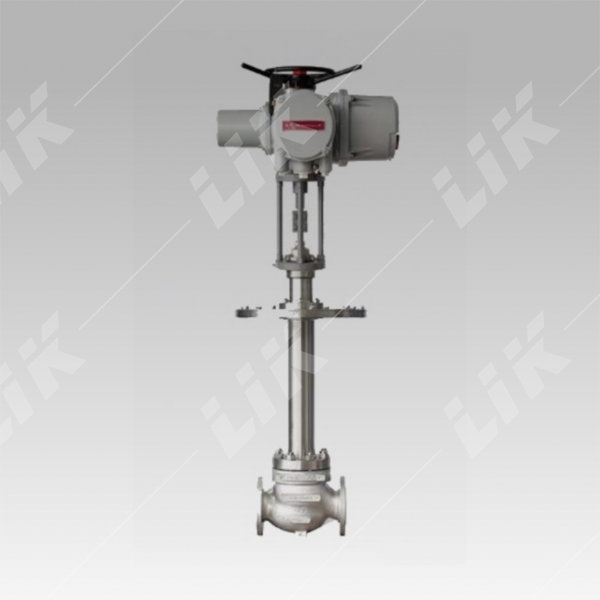

③、低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。

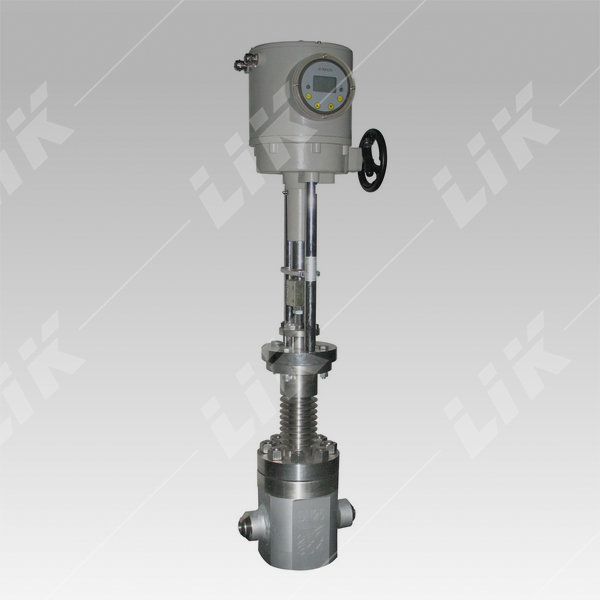

④、金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填料函，確保不會因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。

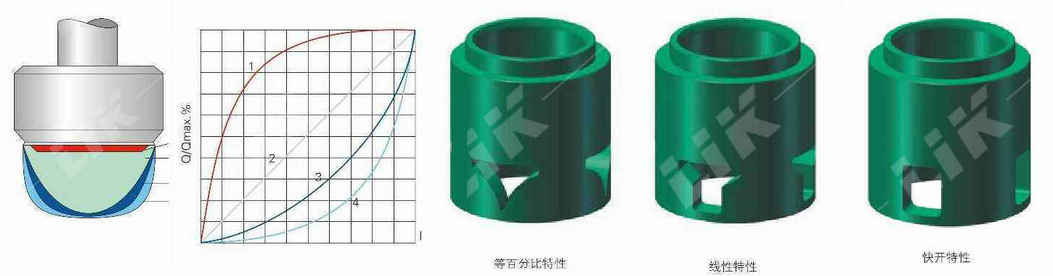

①流量特性
調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。
在這種情況下，調節閥的開度與流量之間的特性曲線就會偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。
②、線性流量特性
指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定；或閥門上的壓力降成為系統的主要壓力降時，一般使用線性流量特性。
③、百分比流量特性
指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圃或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。
④、開關
主用應于開關控制系統、要求開度較小時就有較大的流量、隨開度的增加、流量很快就達到最大、些后再增加開度流量的變化很小。
